海洋能源科普——浮式平台

2024-01-29 17:22     来源:海洋石油装备与材料     海上油气平台海上油气海洋能源科普
在深水油气开发中应用最多的是深水浮式平台,包括小型张力腿平台、张力腿平台、半潜式平台、桁架式深吃水立柱式平台、深吃水立柱式平台、浮筒和浮式生产储油装置等7种类型。本文重点介绍目前常用的张力腿平台、深吃水立柱式平台、半潜式生产平台和浮式生产储油装置(FPSO)。该4类浮式平台(船)中前3种具备钻井和修井能力以及非船形结构,FPSO为船形结构且不具备钻(修)井能力。

张力腿平台(TLP)由上部组块、浮体、张力腿、顶张力井口立管、悬链式立管(外输/输入)和桩基础构成。至2015年共有该类平台30座,包括在建平台3座,已建TLP最大作业水深为1425m。TLP平台可以分为两代:第一代,传统的TLP;第二代,Mini-TLP和ETLP。该平台优点为:平台运动很小,几乎没有竖向移动和转动。可以使用干式采油树,钻(修)井作业在平台上进行,降低了采油作业成本。适用于大型和小型油田,目前该类平台作业水深可以达2000m左右。其缺点是:没有储油能力,对上部机构的重量非常敏感,造价费用较高等。

深吃水立柱式平台(SPAR)由上部组块、柱式浮体、系泊缆、顶部浮筒式井口立管、悬链式立管(外输/输入)和桩基础构成,至2014年全球共有24座(含在建),最大水深1710m。深吃水立柱式平台的两大优点:适应水深较大的油田,可支持水上干式采油树,可直接进行井口(钻、修井)作业,便于修井;升沉运动小于半潜式生产平台或浮(船)式平台,高于张力腿式平台,平台的重心较低,运动相对减小。缺点为:深吃水浮体可能发生涡激振动,引起各部分构体的疲劳损伤;由于主体浮筒结构较长,运输和安装造成很多困难。

半潜式生产平台由上部组块、浮体、系泊系统、悬链式立管(外输/输人)和桩基础构成。浮体的作用是保持足够的浮力以支撑上部的组块、系泊系统和立管的重量。系泊系统是把浮式平台锚泊在海底的桩基础或锚上,使平台在环境力作用下的运动处于允许的范围内。半潜式平台上部甲板提供钻修井、生产和生活等多种功能,平台工作时为半潜状态;浮体没于水面以下部分,提供主要浮力,由于它具有较小的水线面面积,整个平台在波浪中的运动响应较小,因而具有较好的运动性能。半潜式生产平台至今共有43座(包括在建),最大作业水深为2438m。半潜式生产平台很少新建,大多数用半潜式钻井平台改造;它比FiPSO稳性好、运动小;大部分没有储油能力。

浮式生产储油装置(FPSO)被广泛用于浅海和深海油田的开发。FPSO包括4种功能,即储油、定位、原油输出输入立管系统和上部生产处理系统等。它主要由船体(用于储存原油)、上部生产设施(用于处理水下井口采出的原油)和单点(或多点)系泊系统组成,通过穿梭油轮定期把处理后的原油运输上岸。截至2013年8月,全世界有147艘FPSO(FSO、FLPG)在用,作业水深最大的15座其作业水深从1300m至1880m。浮式生产储油装置的优点是:可以用旧船体改造,投资比较低;新建的建造周期短;有储油能力,用于边远油田和深水低温区域不宜管输的油田,可直接储存和外输原油。

推荐阅读

海上稠油高效热采关键技术创新与工业化应用

由中海石油(中国)有限公司、中海油研究总院有限责任公司等团队创新形成的“海上稠油高效热采关键技术创新与工业化应用”项目成果,让这个魔术变成了现实。该成果在行业内首创海上大井距高强度热采高效开发理论,首次形成了海上稠油热采井长效防砂及耐350℃一体化高效注采技术,夯实了完备的海上稠油规模化热采平台工程配套技术体系。 2024-01-11

随着产量的上升,圭亚那预计2024年石油收入将达到24亿美元

海洋能源网获悉,近日圭亚那表示,随着原油产量的持续增长,预计今年将从石油出口中获得约21亿美元,从特许权使用费中获得3.2亿美元,比2023年的16.2亿美元有所增加。 根据财政部长阿什尼·辛格周一向议会提交的官方预算,这个南美国家的国内生产总值预计将在2024年增长34.3%,这是连续第五年经济增长超过20%。 2024-01-17

海洋能源科普——顺应式柔性平台

顺应式柔性平台是一种细长的框架结构,沿高度方向的横截面一般不变。框架每隔一定的高度有重复的结构形式,井槽在平台的中部。顺应式柔性平台在每个角各有数根桩支持,桩穿过导管打下后,桩顶部约高出泥线某一高度,套管约上至平台高度的一半,桩与导管之间灌注水泥浆,凝固后便组成一套管与桩的组合体,在这个组合体的顶部附接导管架。这样大的长度提供了足够的轴向弹性来张力腿平台产生柔性恢复力,调整组合体的长度可得到系统适应不同环境的结构参数。有的顺应式柔性平台借助牵索(如绷绳塔平台)用一些浮简(如浮塔式平台)来产生恢复力,浮筒也 2024-02-02

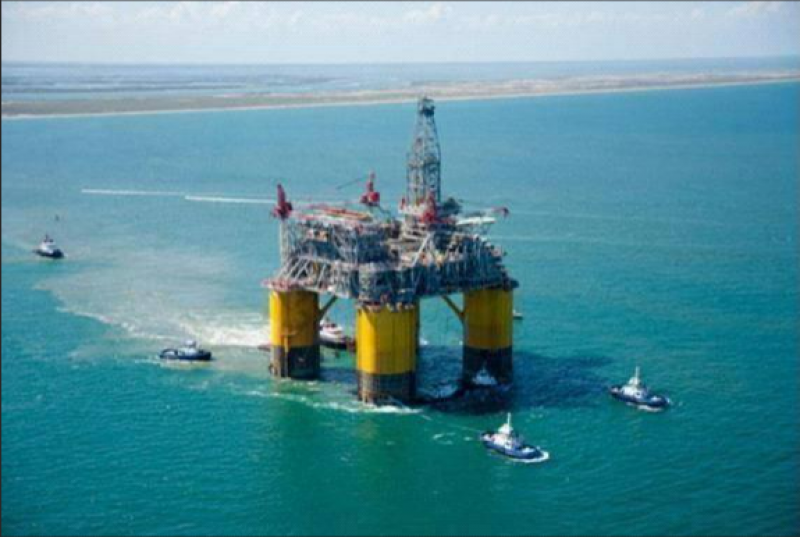

海洋能源科普——张力腿平台

张力腿平台设计最主要的思想是使平台半顺应半刚性。它通过自身的结构形式,产生远大于结构自重的浮力,浮力除了抵消自重之外,剩余部分就称为剩余浮力,这部分剩余浮力与预张力平衡。预张力作用在张力腿平台的垂直张力腿系统上,使张力腿时刻处于受拉的绷紧状态。较大的张力腿预张力使平台平面外的运动(横摇、纵和垂荡)较小、近似于刚性。张力腿将平台和海底固接在一起,为生产提供一个相对平稳安全的工作环境。 2024-02-02

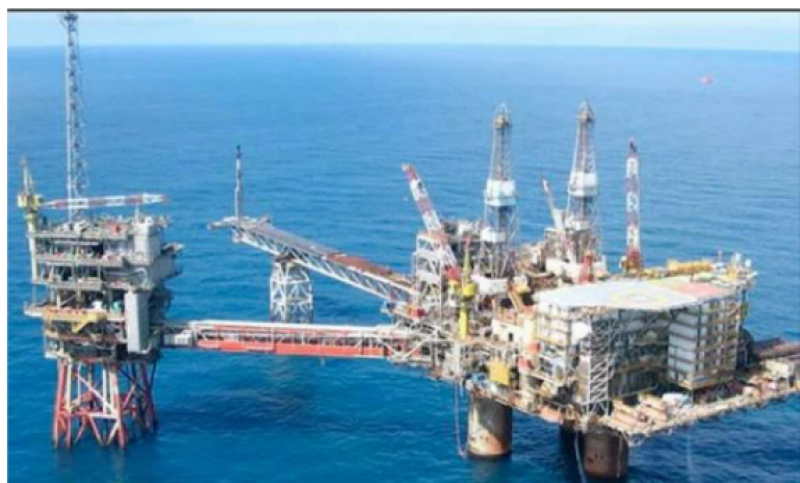

海洋能源科普——重力式平台
