一项导管架安装过程中至关重要的工具
卡桩器在海上安装和灌浆早期阶段对于导管架结构的临时定位和调平非常关键。通过将导管架锁定于海床，卡桩器确保在恶劣的海洋环境中长期运行所需的结构的完整性和定位精度并降低安装过程中的风险。
IQIP在全球创造了市场领先的业绩记录，全球交付了1000套卡桩器，例如：
中国台湾省海龙2风电项目，219台卡桩器
苏格兰Inch Cape OSS 风电项目，4台102”卡桩器
中国台湾省台湾电力公司风电项目，84台3099mm卡桩器
苏格兰Beatrice 海上风电场项目，336台87”卡桩器
广泛的项目业绩使公司在机械/液压设计和全部产品链上得以完善，从而优化并提高解决方案质量。卡桩器系统根据DNV-OS-J101灌浆连接标准设计。满足DNV条例，IQIP卡桩器保证临时固定，即使在恶劣条件如气旋波、强风和地震情况下，为海上安装保证安全和高效操作。
先进的工艺与定制的解决方案
每台卡桩器都通过使用精准的3D模型进行全面的有限元分析(FEA)，精心设计，配合导管架桩腿，桩和导管架自身结构确保其底部稳定性。
JPG卡桩器的一项关键技术特征是其内部集成的液压系统，它可以在整个灌浆固化阶段牢牢地锁定导管架位置，也无需外部电源供电。

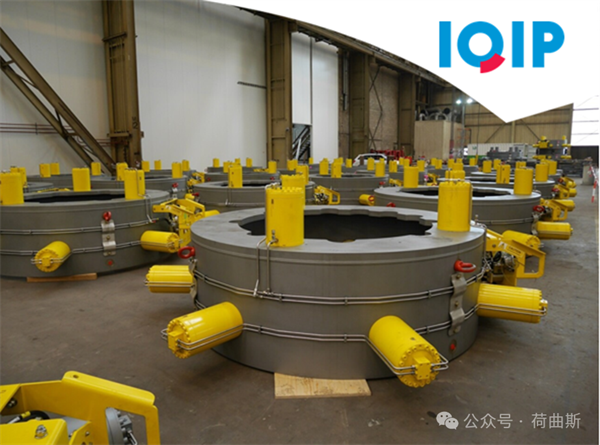

IQIP自主进行卡桩器的工程研发和制造，确保快速交货周期，可靠的截止时间，精简的供应链，以及整个生产阶段始终如一的高品质标准。
克服恶劣天气，灌浆裂缝及不平整地基
作为焊接或螺栓连接在导管架结构上的临时设备，卡桩器在灌浆和固化过程中最大限度地减少了基础桩与导管架腿或套筒之间的位移。其原理是在桩与导管架之间形成临时夹紧连接，同时提供可选的导管架调平功能。关键在于，针对Early Age Cycling，卡桩器还能使灌浆与钢结构界面间的相对位移保持在1毫米以内，直至灌浆达到足够强度。此设计符合DNVGL规范要求。
根据DNVGL标准，需在灌浆固化前24小时内预期最大海况下测定导管架结构内外钢管构件间的位移。这意味着在强风和巨浪等环境因素导致导管架承受移动荷载的情况下，要证明满足1毫米的要求极其困难。此外，当灌浆带长度达到5-10米甚至更长时，在灌浆固化的24小时内精确测量位移几乎是不可能的。
选项
卡桩器配备多种可选功能，优化安装进度。
例如，卡桩器可完全水下控制，可配备多条液压回路备援，并结合橡胶隔膜和灌浆刮板辅助灌浆操作。
此外，我们还可以为卡桩器加装调平系统来优化安装。如此一来，您就不需要额外的调平器来调平导管架。
支持海上安装
我们可以在生产场地提供现场调试支持，可以在海上导管架安装现场提供技术支持，也可以在客户指定场地完成设备的部署与运行。
